Электрический теплый пол инструкция: разбор на практике

01Расчёт мощности и длины кабеля

Начните с цифры: на 1 м² обогреваемой площади нужно 120-150 Вт для дополнительного подогрева и 160-180 Вт, если пол: единственный источник тепла в комнате. Считают не по всей площади, а по свободной: минус мебель, шкафы и техника.

Пример: спальня 14 м², свободных 10 м². Для комфортного подогрева нужно 10 × 130 = 1300 Вт. Кабель продают готовыми отрезками по 10-20 м с фиксированной мощностью, подбирайте ближайший больший, не режьте и не удлиняйте его самостоятельно.

Эфа объясняет

Больше всего у «Основное отопление»: 170 Вт/м². Меньше всего у «Подогрев плитки»: 120 Вт/м². Разница в 1,4 раза.

Шаг укладки считается просто: площадь делят на длину кабеля. Кабель 15 м на 10 м² даёт шаг 66 см это редко, греться будет пятнами. Оптимальный шаг для кабеля в стяжке, 10-15 см, для тонких матов он задан заводом.

Эфа объясняетЧто купить: кабель, маты или плёнкаТри формата решают разные задачи, и цена тут не главный критерий. Сравните по ключевому для вас параметру, высоте подъёма пола.

Тип	Подъём пола, мм	Мощность, Вт/м²	Под что кладут	Цена за м², ₽
Кабель в стяжке	30-50	120-180	плитка, керамогранит	600-1200
Тонкий мат	8-12	140-160	плитка поверх плитки	900-1800
Инфракрасная плёнка	3-5	150-220	ламинат, линолеум	700-1500
Стержневой мат	10-15	150-200	плитка, сложные формы	1500-2500

В деревянном доме с лагами плёнка часто единственный вариант без серьёзной перестройки перекрытий: об этом подробнее в материале про древесину в строительстве дома. Для санузла с плиткой берите мат: быстрее и без слоя раствора в 3 см.

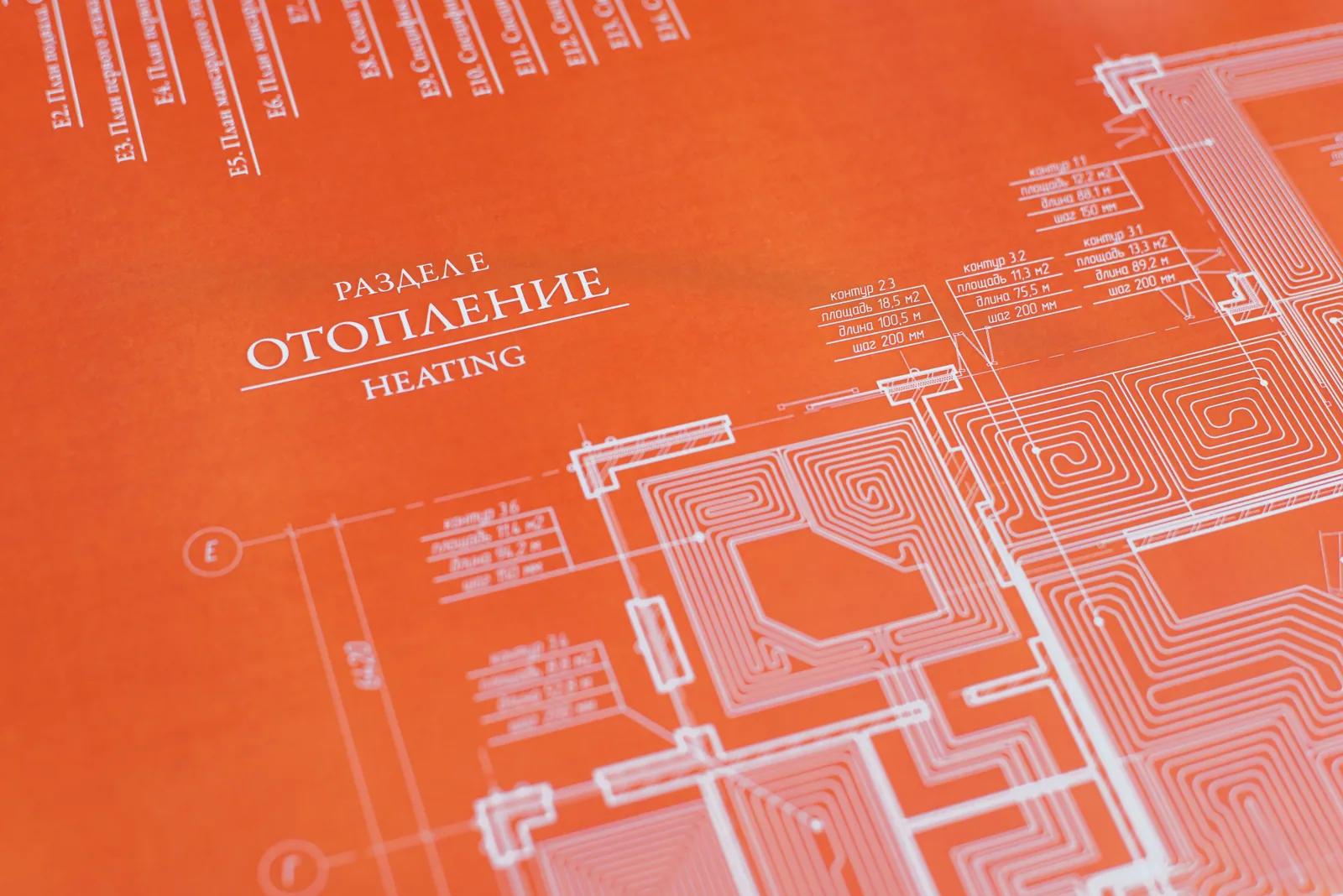

Фото: Ivan S · Pexels

02Подготовка основания

Основание должно быть ровным, сухим и обеспыленным. Перепад больше 5 мм на 2 м, сначала выравнивающая смесь, иначе кабель ляжет с натягом и треснет.

• Снимите старое покрытие, уберите мусор и жирные пятна.

• Загрунтуйте бетон в 2 слоя, дайте высохнуть 4-6 часов.

• Проверьте влажность: остаточная не выше 4 % для бетона.

• Уложите демпферную ленту по периметру, она снимет температурное расширение.

• Проложите гидроизоляцию, если это санузел или первый этаж.

На этом же этапе разведите силовой кабель от щита и штробу под терморегулятор. Переделывать после стяжки это снимать покрытие.

03Укладка нагревательного элемента

Кабель крепят на монтажную ленту змейкой, не пересекая витки. Расстояние до стен это не меньше 5 см, до труб и унитаза: 10 см.

• Разложите кабель по схеме, проверенной на бумаге.

• Зафиксируйте витки монтажной лентой каждые 30-40 см.

• Замерьте сопротивление мультиметром и запишите, оно понадобится для сравнения после стяжки.

• Проверьте, что муфта и концевые заделки лежат в стяжке, а не в воздухе.

Датчик температуры ставят в гофру между витками, на равном удалении от двух соседних. Гофра нужна, чтобы датчик можно было заменить без вскрытия пола это спасает при первой же поломке.

Фото: Ivan S · Pexels

Терморегулятор выбирают по мощности с запасом 20 %: на 1300 Вт подойдёт модель на 16 А. Ставят его в подрозетник на высоте 30-40 см от пола, вне зоны душа и брызг.

Эфа объясняетТерморегулятор и датчик

Модель по функции	Что даёт	Цена, ₽
Механический	простое колесо, без программ	900-1800
Программируемый	расписание по дням, экономия до 30 %	2500-5000
С Wi-Fi	управление со смартфона, сценарии	4000-9000

Программируемый окупается, если пол работает как основное отопление: ночью греет по тарифу, днём держит минимум. Для гостевой ванной хватит механического.

04Стяжка и плитка: сроки и толщина

Кабель в стяжке заливают раствором слоем 30-50 мм над витками. Меньше 30 мм это неравномерный прогрев и риск перегрева, больше 50 мм: долгий выход на режим.

Стяжка сохнет не по часам, а по неделям: 1 см толщины: примерно 7 дней при нормальной влажности и температуре. Для слоя 40 мм это около месяца до включения. Ускорители и нагрев не спасают, они дают трещины.

Плитку кладут на плиточный клей, подходящий для тёплых полов (маркировка на мешке). Плёнку под ламинат закрывают подложкой и не заливают раствором вообще. Если планируете потом освежить потолок в этой же комнате, загляните в чек-лист перед окраской потолка: пыль от работ осядет на свежем покрытии.

05Первый запуск и проверка

Включайте пол только после полного высыхания стяжки. Первый запуск это на минимальной температуре, потом ступенями по 5 °C в сутки.

• Сравните сопротивление с записанным до стяжки, расхождение больше 10 % означает повреждение.

• Проверьте автомат и УЗО: утечка больше 30 мА, ищите повреждённую изоляцию.

• Прогрейте зону 2-3 часа и проверьте рукой: пятен холода быть не должно.

• Замерьте потребление ваттметром это оно должно совпадать с паспортным.

Дальше система работает сама. Раз в год перед отопительным сезоном полезно повторить замер сопротивления это пять минут, зато видно начало проблемы.

06Ошибки и их последствия

Большинство отказов, не заводской брак, а три конкретных решения на монтаже.

• Уложили кабель под мебель и шкафы. Тепло не уходит, изоляция перегревается: выход из строя за сезон-два.

• Включили пол до высыхания стяжки. Пар рвёт раствор, появляются трещины и локальные перегревы.

• Соединили кабель скруткой. Скрутка греется и окисляется, только заводские муфты и клеммы.

• Забыли про запас мощности терморегулятора. Реле щёлкает и залипает, пол отключается сам.

• Датчик замуровали без гофры. При поломке вскрывают всё покрытие.

Каждая из этих ошибок стоит от 15 000 ₽ на переделку, примерно как заново купить комплект на среднюю комнату.

07Частые вопросы

Можно ли класть тёплый пол под ламинат?

Да, но только инфракрасную плёнку или тонкий мат и ламинат с маркировкой для тёплых полов. Обычный ламинат от постоянного нагрева расслаивается по кромкам за один-два сезона.

Сколько электричества потребляет пол?

При мощности 140 Вт/м² и площади 10 м² система берёт до 1,4 кВт в момент нагрева. В комфорт-режиме с терморегулятором средний расход, примерно 0,3-0,5 кВт·ч на м² в сутки.

Нужно ли УЗО для тёплого пола?

Да, это требование безопасности для влажных помещений. Ставят УЗО на 30 мА, отдельно от остальных линий, чтобы утечка не обесточила всю квартиру.

Что делать, если пол греет неравномерно?

Скорее всего, нарушен шаг укладки или кабель лежит слишком глубоко. Проверьте сопротивление и вызовите электрика с тепловизором, по снимку видно точное место проблемы.

Можно ли стелить пол на деревянный пол?

На старый деревянный пол кладут только плёнку или стержневой мат, без мокрой стяжки. Влажность и подвижность дерева несовместимы с раствором, соединение быстро трескается.

08Что запомнить перед покупкой

Считайте мощность по свободной площади, а не по всей комнате, и берите терморегулятор с запасом 20 %. Стяжка сохнет около месяца, планируйте ремонт с этим сроком, а не вопреки ему. Если сомневаетесь в расчёте или проводке, подключение к щиту лучше доверить электрику: ошибка тут стоит не ремонта, а пожара.
